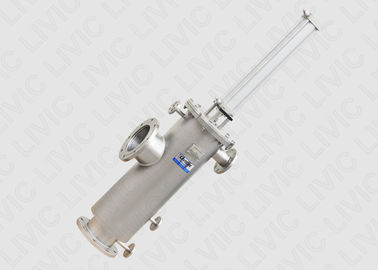

ตัวกรองทำความสะอาดตัวเอง Bernoulli สำหรับวาล์วผีเสื้อนิวเมติกที่อยู่อาศัย GRP AF4000
แอปพลิเคชัน | น้ำหล่อเย็น, น้ำทะเล, | สไตล์ | แนวตั้งหรือแนวนอน |
---|---|---|---|
อัตราการไหล | ตั้งแต่ 30 ถึง 6500 ลบ.ม./ชม | วัสดุที่อยู่อาศัย | สแตนเลส 304/316L/ดูเพล็กซ์ 2205/CS/FRP |
คะแนนการกรอง | 200-2000ไมครอน | ความดันการออกแบบมาตรฐาน | 10 บาร์ |
Bernoulli Filter เครื่องกรองทำความสะอาดตัวเองสำหรับของเหลววัสดุที่อยู่อาศัย GRP นิวเมติกวาล์วผีเสื้อ AF4000
คำอธิบาย
ตัวกรองทำความสะอาดตัวเองของ bernoulli ซึ่งไม่เพียงใช้เอฟเฟกต์การไหลย้อนที่เกิดจากแรงดันตกคร่อมอย่างง่ายไปยังแรงดันภายนอกที่ต่ำกว่าแรงดันใช้งานเท่านั้น – ตัวกรองการล้างย้อนด้วยตนเองของ Bernoulli จะสร้างเอฟเฟกต์การไหลย้อนกลับของตัวเองในช่องว่างระหว่างแผ่นทำความสะอาดและ ใส่ตัวกรองเม็ดมีดสามารถทำจากโปรไฟล์ลวดลิ่มหรือแผ่นเจาะรูในการใช้งานพิเศษบางอย่าง ยังใช้ตาข่ายสแตนเลสหรือโลหะผสมหน้าจอตัวกรองลวดลิ่มสามารถทำจากเหล็กกล้าไร้สนิม SS 316 หรือวัสดุอย่างซุปเปอร์ดูเพล็กซ์หรือดูเพล็กซ์เอสเอสหากใช้แผ่นเจาะรูสำหรับองศาตัวกรองที่มากกว่าหรือ 1 มม. เช่นเดียวกับสแตนเลสและแผ่นดูเพล็กซ์ Ss หรือไททาเนียมที่มีรูพรุน
ตัวกรองทำความสะอาดตัวเองของ bernoulli ได้รับการออกแบบมาสำหรับการกรองน้ำอย่างต่อเนื่องโดยอัตโนมัติในระบบแรงดันตัวกรอง Bernoulli ขจัดเศษและอนุภาคจากแหล่งน้ำธรรมชาติ เช่น น้ำทะเลหรือน้ำในแม่น้ำเป็นโซลูชันที่เหมาะสมที่สุดสำหรับการกรองน้ำหยาบตั้งแต่ 200μm ถึง 2000μmตัวกรอง Bernoulli ทำงานในหลักการ Bernoulli Effect ซึ่งนำไปสู่การดำเนินการกรองที่ง่ายและเชื่อถือได้ทำความสะอาดหน้าจอตัวกรองด้วยการไหลข้ามพื้นผิวและการไหลย้อนกลับ ซึ่งให้ประสิทธิภาพการกำจัดอนุภาคที่สูงกว่าตัวกรองแบบแปรงทั่วไปอนุภาคจำนวนมากที่มีขนาดใหญ่กว่ารูรับแสงของหน้าจอจะถูกอัดผ่านหน้าจอเมื่อแปรงฟิลเตอร์กำลังแปรงและทำความสะอาด
ข้อมูลจำเพาะ:
ประเภทหลักของตัวกรอง | เอส ซีรีส์ | จี ซีรีส์ | อาร์ ซีรีส์ |
โหมดควบคุม | โหมด DP และเวลา | ||
DP ตราสาร | เครื่องส่งสัญญาณความดันแตกต่าง | ||
วัสดุกรองหน้าจอ | 304/316L/ดูเพล็กซ์ 2205 | ||
วัสดุที่อยู่อาศัย | 304/316L/ดูเพล็กซ์ 2205/CS | ||
ฟลัชชิงวาล์ว | นิวเมติกวาล์วผีเสื้อ | ||
พาวเวอร์ซัพพลาย | 110V/220V/380V/440V AC | ||
อนุภาคถอดได้ที่ใหญ่ที่สุด | 6 มม | ||
ซีลที่อยู่อาศัย | มทบ | ||
ระบบจ่ายอากาศอัด | 0.6Mpa อากาศอัดที่สะอาดและแห้ง | ||
ความกดดันจากการทำงาน | 30Kpa | ||
คะแนนการกรอง | 200-2000μm | ||
ความดันการออกแบบ (Mpa) | 0.6/1.0/1.6/2.5 | ||
อุณหภูมิการออกแบบ | 80 ℃ | ||
ช่วงอัตราการไหล | 30-6500 ลบ.ม./ชม | ||
การทำความสะอาดแรงดันตก | 11Kpa | ||
ขนาดทางเข้าและทางออก | DN65-D800 | ||
วัสดุก้านลูกสูบ | 316L | ||
ซีลก้านลูกสูบ | ปู |
การใช้งาน:
การใช้งานทั่วไป การกรองล่วงหน้าสำหรับการบำบัดน้ำ, ระบบระบายความร้อนหมุนเวียน, การป้องกันการแลกเปลี่ยนความร้อน, การป้องกันหัวฉีดสเปรย์, ระบบบำบัดน้ำอับเฉา, การป้องกันเมมเบรนกรองพิเศษ
ของเหลวที่ใช้บังคับ น้ำใต้ดิน, น้ำทะเล, น้ำในทะเลสาบ, น้ำในแม่น้ำ, น้ำหล่อเย็นหมุนเวียน, น้ำเสีย, น้ำในกระบวนการผลิต, น้ำทำความสะอาด
คุณสมบัติทางเทคนิคและข้อดี
■ ชิ้นส่วนที่เคลื่อนไหวได้ 2 ชิ้นเท่านั้น (จานทำความสะอาดและวาล์วชำระล้าง)
■ โครงสร้างการออกแบบที่เรียบง่ายและเชื่อถือได้ ง่ายต่อการเปิดเพื่อการบำรุงรักษา
■ การทำความสะอาดแบบ Back-flushing แบบไม่สัมผัส ไม่มีอนุภาคขนาดใหญ่กว่ารูรับแสงของหน้าจอถูกอัดผ่านหน้าจอตัวกรอง
■ แรงดันต่ำลดลงอย่างต่อเนื่อง (<11Kpa) เมื่อหน้าจอตัวกรองสะอาดหรือสกปรก
■ ความต้องการแรงดันใช้งานต่ำมากถึง 30Kpa
■ อัตราการไหลกว้างตั้งแต่ 30 ถึง 3,000 ลบ.ม./ ชม. พร้อมตัวกรองตัวเดียว
■ ไม่มีการขัดจังหวะการกรองเมื่อทำการล้างกลับ
■ ระดับการกรองมีตั้งแต่ 200μm ถึง 2000μm
■ การติดตั้งที่ยืดหยุ่นในแนวนอนหรือแนวตั้ง
■ ติดตั้งเครื่องส่งสัญญาณความดันแตกต่างเป็นเครื่องมือ dp
