ตัวกรอง Bernoulli AF Seires ทำความสะอาดตัวเองโดยอัตโนมัติสำหรับการกรองน้ำบาดาลและน้ำจืด
แอปพลิเคชัน | น้ำทะเล, ระบบน้ำหล่อเย็น | สไตล์ | แนวตั้ง/แนวนอน |
---|---|---|---|
อัตราการไหล | 30-6500 ลบ.ม./ชม | วัสดุที่อยู่อาศัย | 304/316L/ดูเพล็กซ์ 2205/CS/FRP |
คะแนนการกรอง | 200-2000μm | ความดันการออกแบบมาตรฐาน | 1.0MPa |

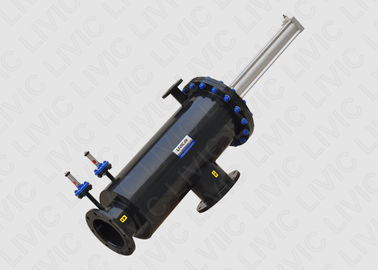

เครื่องกรองอัตโนมัติ Bernoulli Filter AF Seires สำหรับการกรองน้ำบาดาลและน้ำจืด
คำอธิบาย
ตัวกรองทำความสะอาดตัวเอง Bernoulli ซีรี่ส์ AF (เรียกสั้นๆ ว่าตัวกรอง AF) ได้รับการออกแบบมาสำหรับการกรองน้ำอย่างต่อเนื่องอัตโนมัติในระบบแรงดันAF Filter ขจัดเศษและอนุภาคจากแหล่งน้ำธรรมชาติ เช่น น้ำทะเลหรือน้ำในแม่น้ำเป็นโซลูชันที่เหมาะสมที่สุดสำหรับการกรองน้ำหยาบตั้งแต่ 200μm ถึง 2000μmฟิลเตอร์ AF ทำงานใน Bernoulli Effect Principle ซึ่งนำไปสู่การกรองที่ง่ายและเชื่อถือได้ทำความสะอาดหน้าจอตัวกรองด้วยการไหลข้ามพื้นผิวและการไหลย้อนกลับ ซึ่งให้ประสิทธิภาพการกำจัดอนุภาคที่สูงกว่าตัวกรองแบบแปรงทั่วไปอนุภาคจำนวนมากที่มีขนาดใหญ่กว่ารูรับแสงของหน้าจอจะถูกอัดผ่านหน้าจอเมื่อแปรงฟิลเตอร์กำลังแปรงและทำความสะอาด
หน้าจอตัวกรองของตัวกรอง AF Bernoulli ถูกล้างกลับโดยแผ่นทำความสะอาดด้านใน ซึ่งติดตั้งอยู่บนแกนลูกสูบที่ขับเคลื่อนโดยกระบอกลมเมื่อเริ่มดำเนินการทำความสะอาด แผ่นดิสก์จะเคลื่อนเข้าสู่หน้าจอตัวกรองและน้ำจะไหลผ่านช่องว่างระหว่างแผ่นดิสก์และพื้นผิวด้านในของหน้าจอตัวกรองความเร็วการไหลจะถูกเร่งเมื่อน้ำผ่านช่องว่าง ในขณะที่แรงดันคงที่รอบๆ ช่องว่างจะลดลงเนื่องจากหลักการ Bernoulli Effectรอบขอบของแผ่นดิสก์ เอฟเฟกต์สุญญากาศของแรงดันสถิตที่ต่ำกว่าจะล้างพื้นผิวด้านในของตัวกรองด้วยน้ำที่กรองแล้ว
หลักการทำความสะอาดแบบ Bernoulli Effect
หน้าจอตัวกรองของตัวกรอง AF Bernoulli ถูกล้างกลับโดยแผ่นทำความสะอาดด้านใน ซึ่งติดตั้งอยู่บนแกนลูกสูบที่ขับเคลื่อนโดยกระบอกลมเมื่อเริ่มดำเนินการทำความสะอาด แผ่นดิสก์จะเคลื่อนเข้าสู่หน้าจอตัวกรองและน้ำจะไหลผ่านช่องว่างระหว่างแผ่นดิสก์และพื้นผิวด้านในของหน้าจอตัวกรองความเร็วการไหลจะถูกเร่งเมื่อน้ำผ่านช่องว่าง ในขณะที่แรงดันคงที่รอบๆ ช่องว่างจะลดลงเนื่องจากหลักการ Bernoulli Effectรอบขอบของแผ่นดิสก์ เอฟเฟกต์สุญญากาศของแรงดันสถิตที่ต่ำกว่าจะล้างพื้นผิวด้านในของตัวกรองด้วยน้ำที่กรองแล้ว
ข้อมูลจำเพาะ:
ประเภทหลักของตัวกรอง | เอส ซีรีส์ | จี ซีรีส์ | อาร์ ซีรีส์ |
โหมดควบคุม | โหมด DP และเวลา | ||
DP ตราสาร | เครื่องส่งสัญญาณความดันแตกต่าง | ||
วัสดุกรองหน้าจอ | 304/316L/ดูเพล็กซ์ 2205 | ||
วัสดุที่อยู่อาศัย | 304/316L/ดูเพล็กซ์ 2205/CS | ||
ฟลัชชิงวาล์ว | นิวเมติกวาล์วผีเสื้อ | ||
พาวเวอร์ซัพพลาย | 110V/220V/380V/440V AC | ||
อนุภาคถอดได้ที่ใหญ่ที่สุด | 6 มม | ||
ซีลที่อยู่อาศัย | มทบ | ||
ระบบจ่ายอากาศอัด | 0.6Mpa อากาศอัดที่สะอาดและแห้ง | ||
ความกดดันจากการทำงาน | 30Kpa | ||
คะแนนการกรอง | 200-2000μm | ||
ความดันการออกแบบ (Mpa) | 0.6/1.0/1.6/2.5 | ||
อุณหภูมิการออกแบบ | 80 ℃ | ||
ช่วงอัตราการไหล | 30-6500 ลบ.ม./ชม | ||
การทำความสะอาดแรงดันตก | 11Kpa | ||
ขนาดทางเข้าและทางออก | DN65-D800 | ||
วัสดุก้านลูกสูบ | 316L | ||
ซีลก้านลูกสูบ | ปู |
การใช้งาน:
• โรงไฟฟ้าชีวมวล • โรงไฟฟ้าถ่านหิน
• โรงไฟฟ้าก๊าซ • โรงไฟฟ้านิวเคลียร์
• การกรองน้ำผิวดิน • การกรองน้ำเพื่อการอุตสาหกรรม
• วงจรทำความเย็น/บำบัดน้ำ • การกรองน้ำบัลลาสต์
• ทะเล • นอกชายฝั่ง
• FSRU • เรกัส
คุณสมบัติทางเทคนิคและข้อดี
■ ชิ้นส่วนที่เคลื่อนไหวได้ 2 ชิ้นเท่านั้น (จานทำความสะอาดและวาล์วชำระล้าง)
■ โครงสร้างการออกแบบที่เรียบง่ายและเชื่อถือได้ ง่ายต่อการเปิดเพื่อการบำรุงรักษา
■ การทำความสะอาดแบบ Back-flushing แบบไม่สัมผัส ไม่มีอนุภาคขนาดใหญ่กว่ารูรับแสงของหน้าจอถูกอัดผ่านหน้าจอตัวกรอง
■ แรงดันต่ำลดลงอย่างต่อเนื่อง (<11Kpa) เมื่อหน้าจอตัวกรองสะอาดหรือสกปรก
■ ความต้องการแรงดันใช้งานต่ำมากถึง 30Kpa
■ อัตราการไหลกว้างตั้งแต่ 30 ถึง 3,000 ลบ.ม./ ชม. พร้อมตัวกรองตัวเดียว
■ ไม่มีการขัดจังหวะการกรองเมื่อทำการล้างกลับ
■ ระดับการกรองมีตั้งแต่ 200μm ถึง 2000μm
■ การติดตั้งที่ยืดหยุ่นในแนวนอนหรือแนวตั้ง
■ ติดตั้งเครื่องส่งสัญญาณความดันแตกต่างเป็นเครื่องมือ dp
การผลิตและการประกอบตัวกรอง AF Bernoulli
